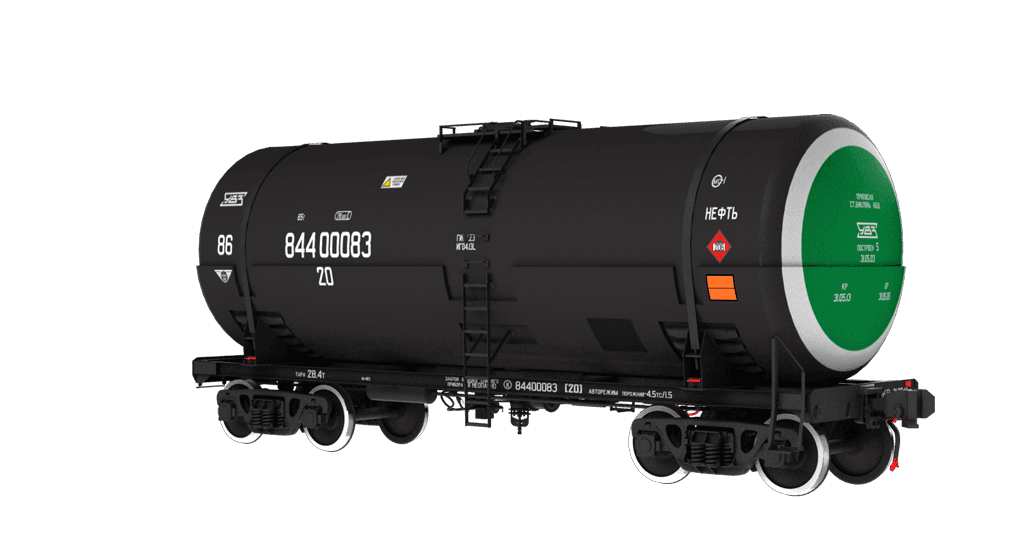

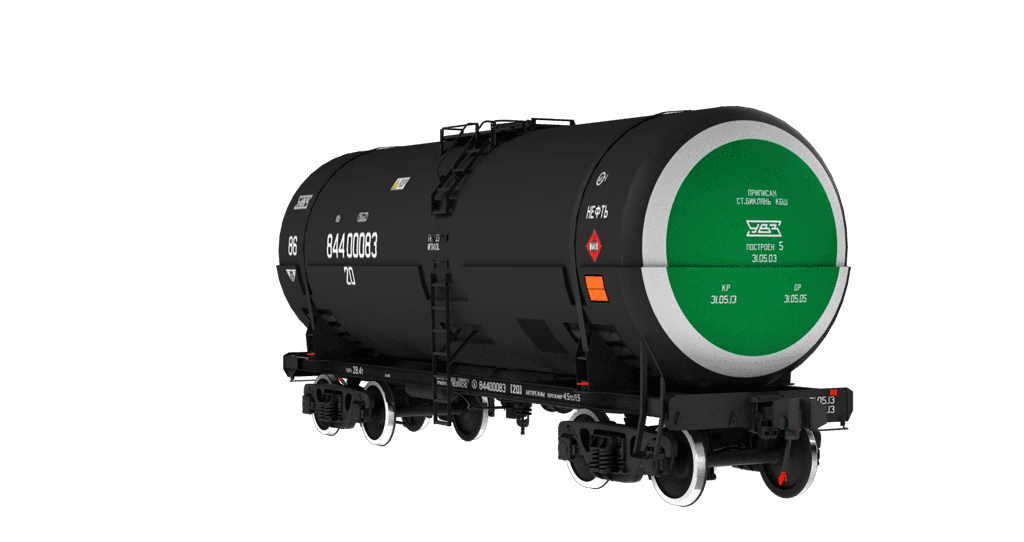

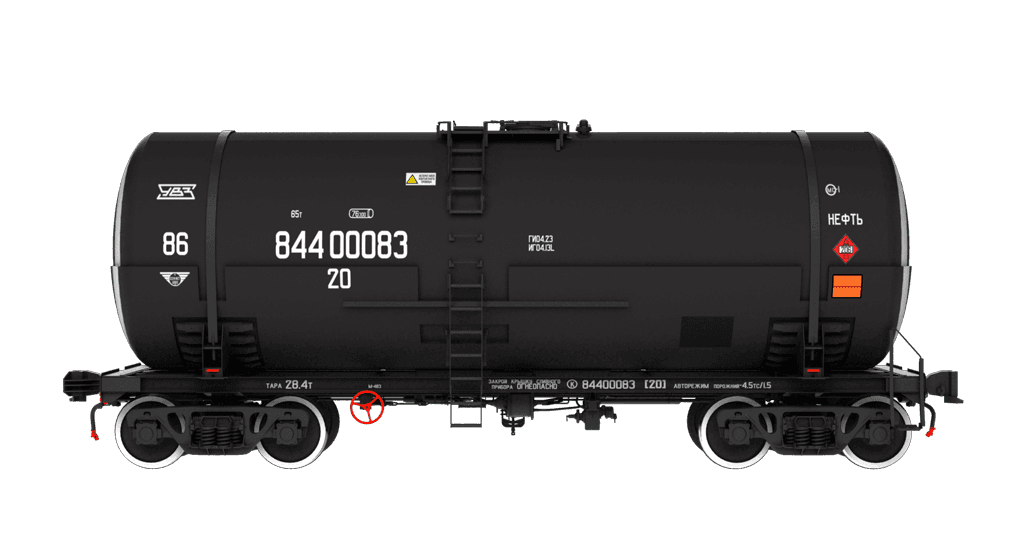

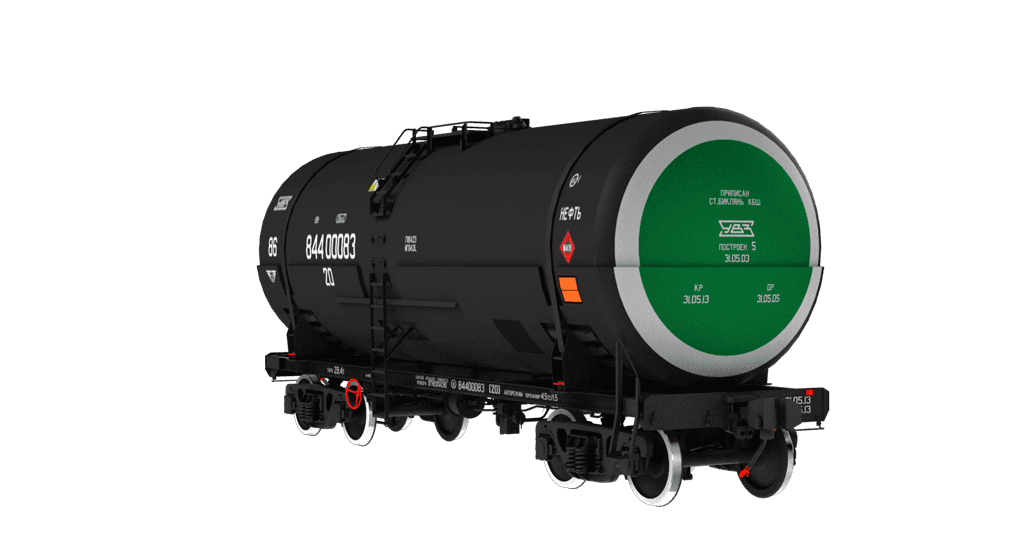

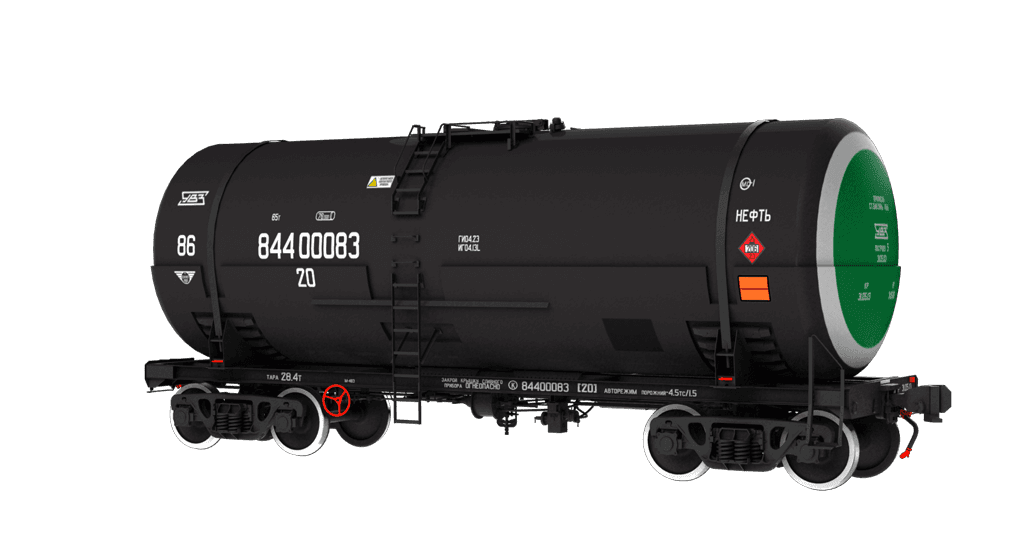

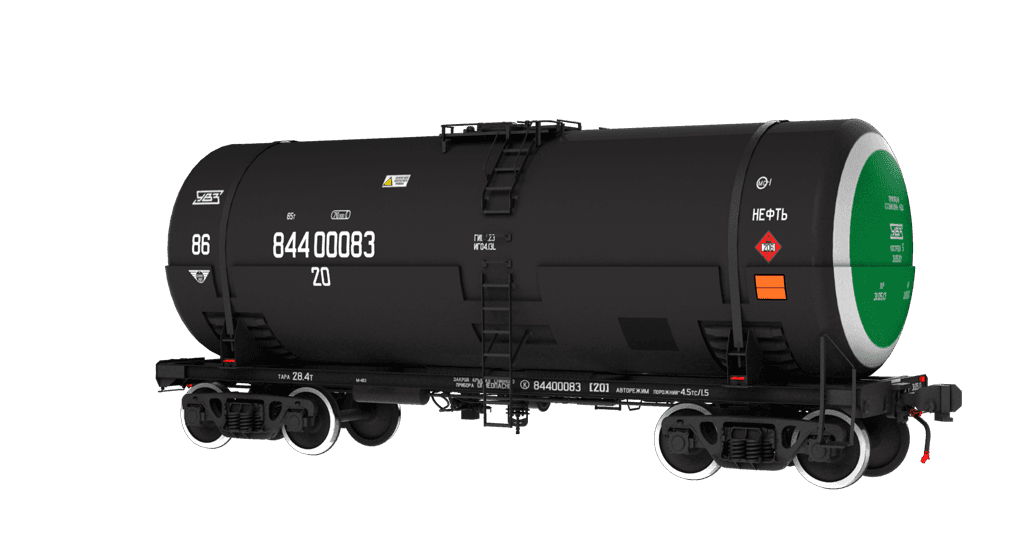

| Модель: | 15-1566 |
| Номер модели: | 376 |

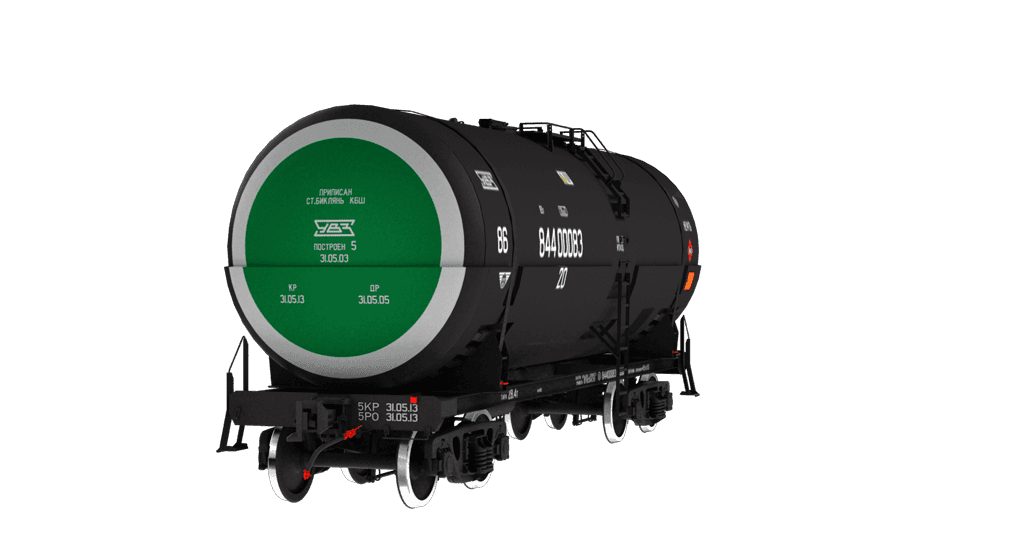

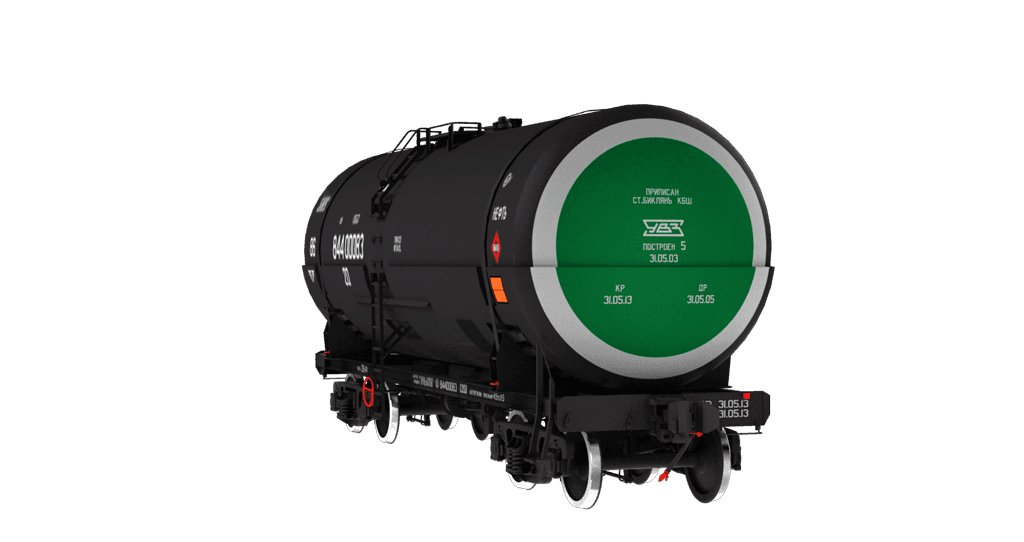

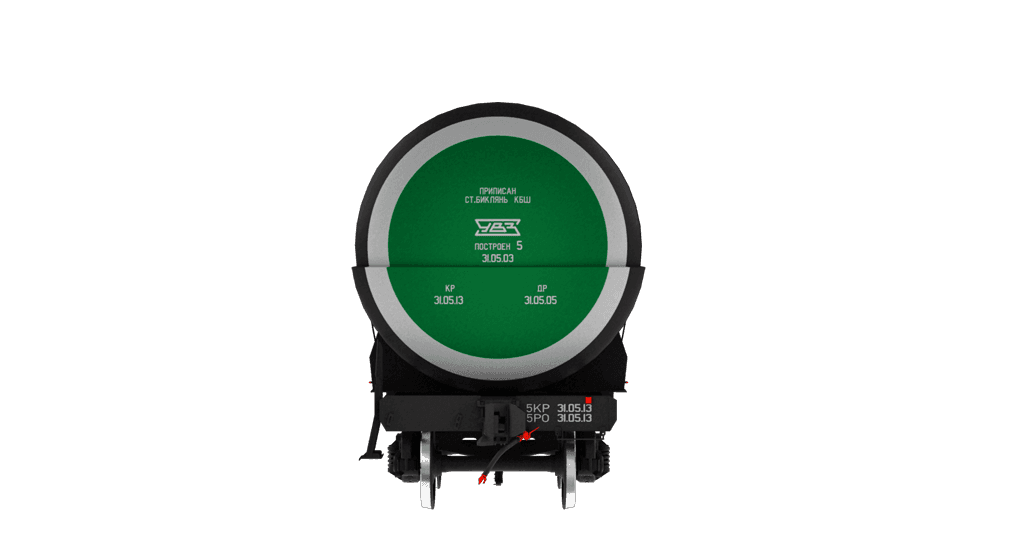

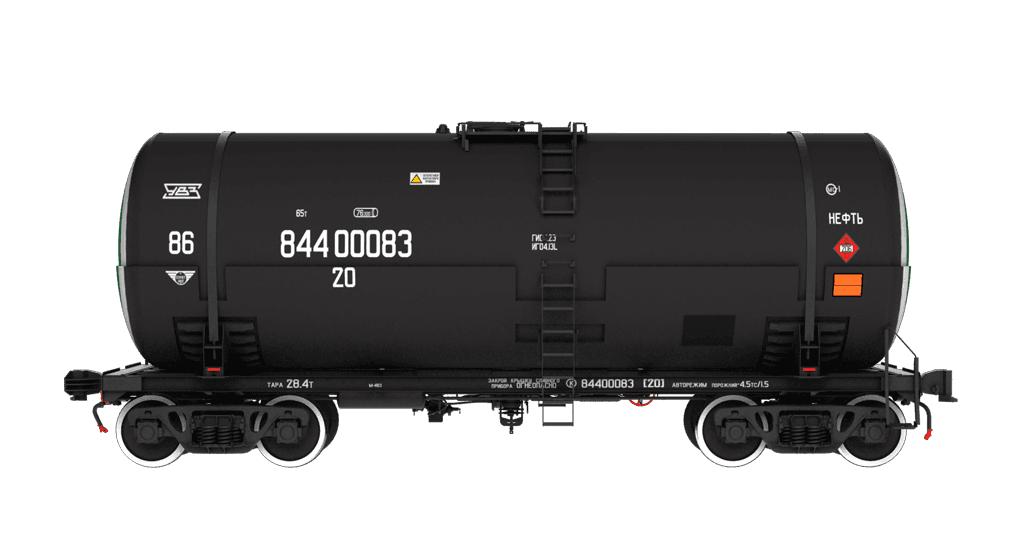

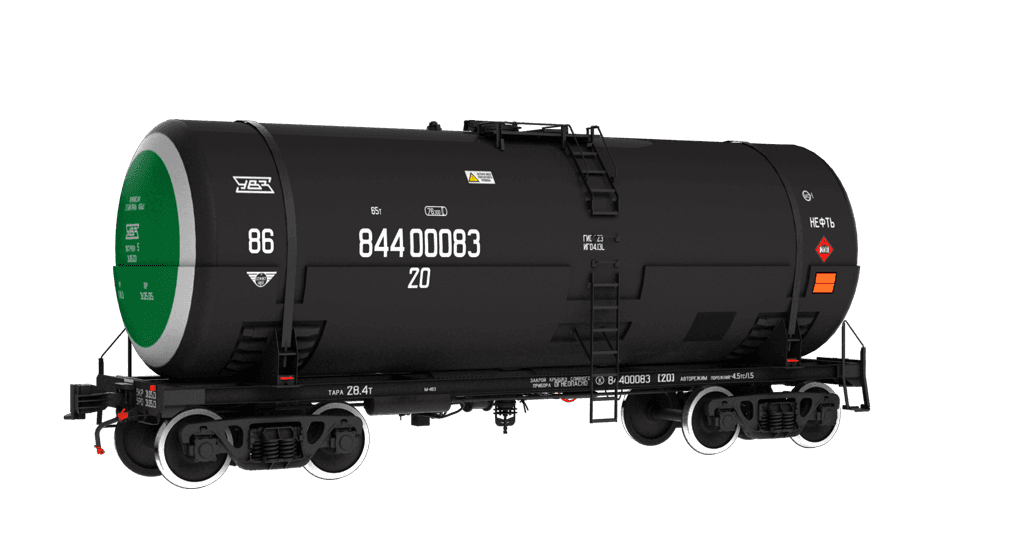

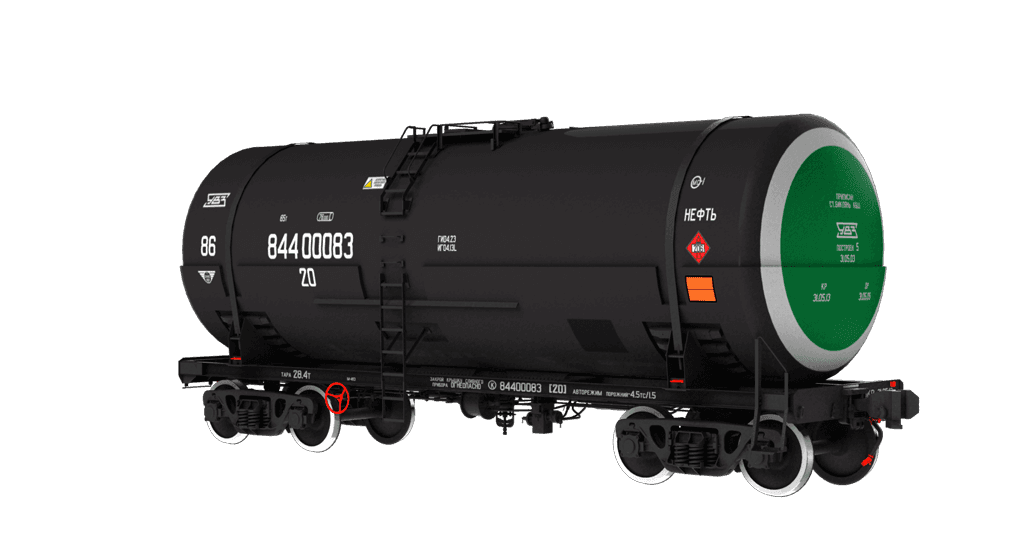

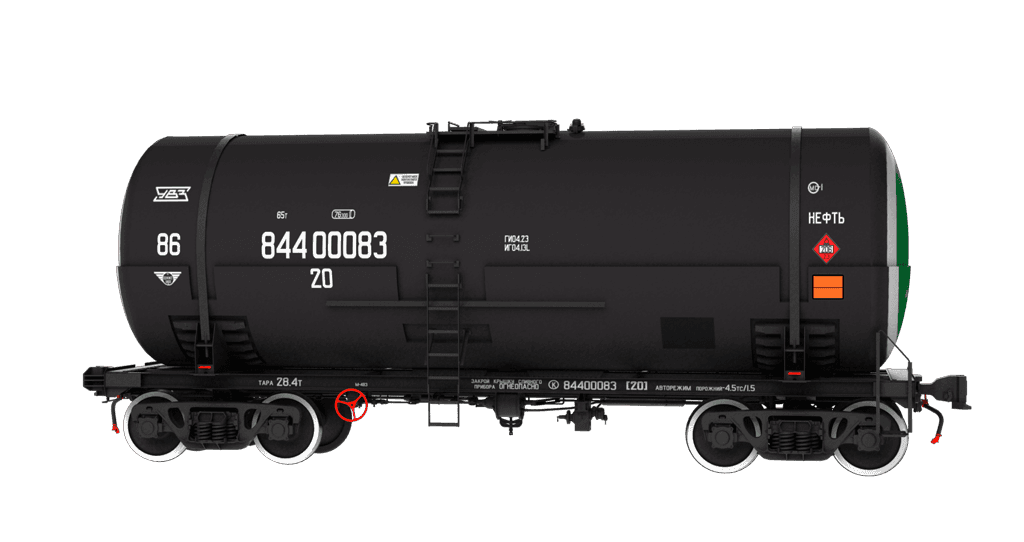

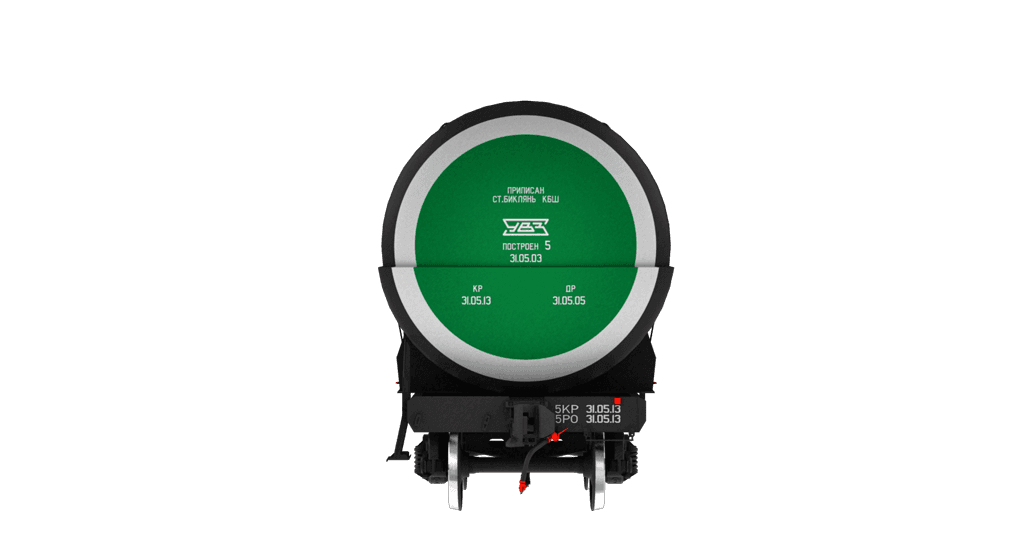

| Наименование: | Цистерна для вязких нефтепродуктов |
| Тип вагона: | Цистерна 4-осная для перевозки вязких нефтепродуктов |
| Дополнительная характеристика: | Характеристики не содержит |
| Особенность модели: | С унив. слив. прибором, парообогр. рубаш, предохр. — впуск. клап, для нефтепрод |
| Учётная специализация модели: | вязкие нефтепродукты |
| Завод-изготовитель: | Открытое акционерное общество «Мариупольский завод тяжёлого машиностроения» (клеймо 143) |
| Номер проекта: | 1566.00.000 |
| Технические условия: | ТУ 24.00.1285-82 |
| Код СМГС 1: | L4AN |
| Материал кузова: | 09Г2С, 09Г2Д, 09Г2, 09Г2СД-12 |
| Тележка: | 18-100 |
| Осность вагона: | 4 |
| Ширина колеи: | 1520 мм |
| Наличие переходной площадки: | Нет |
| Наличие стояночного тормоза: | Есть |
| Возможность установки буферов: | Нет |
| Конструкционная скорость: | 120 км/ч |
| Тара вагона (минимальная): | 23.1 т |
| Тара вагона (максимальная): | 25.0 т |
| Грузоподъёмность: | 67.0 т |
| Объём: | 73.1 м3 |
| Максимальная расчетная статическая нагрузка от колесной пары на рельсы: | 224.2 кН |
| Максимальная расчетная погонная нагрузка: | 74.6 кН/м |
| База вагона: | 7800 мм |
| Калибровка котла: | 62 |
| Объем котла полный | 73,1 м3 |
| Объем котла полезный | 70 м3 |
| Диаметр котла внутренний | 3000 мм |
| Длина котла наружная | 10770 мм |
| Количество верхних люков | 1 |
| Условное рабочее давление в котле (по регулировке предохранительного клапана) | 0,147 МПа |
| Давление, создаваемое в котле при гидравлическом испытании | 0,39 МПа |
| Количество секций котла | 1 |
| Уклон котла к сливному прибору | есть |
| Наличие парообогревательной рубашки | есть |
| Наличие теплоизоляции | нет |
| Наличие теневой защиты | нет |
| Наличие предохранительного клапана | нет |
| Наличие предохрантительно-впускного клапана | есть |
| Количество наружных лестниц | 2 |
| Количество внутренних лестниц | 1 |
| Удельный объём | 1,04 м3/т |
| Способ налива | верхний |
| Способ слива | нижний самотеком |
| Наружные размеры вагона | |
| Высота от уровня головки рельса: | 4620 мм |
| Максимальная ширина: | 3100 мм |
| Габарит по ГОСТ 9238-2013: | 02-ВМ |
| Длина по осям автосцепок: | 12020 мм |
| Длина по раме: | 10800 мм |
| Высота автосцепки от уровня головки рельса: | 1040..1080 мм |
| Год начала серийного производства: | 1980 |
| Год окончания серийного производства: | 1993 |
| Нормативный срок службы: | 32 года |
